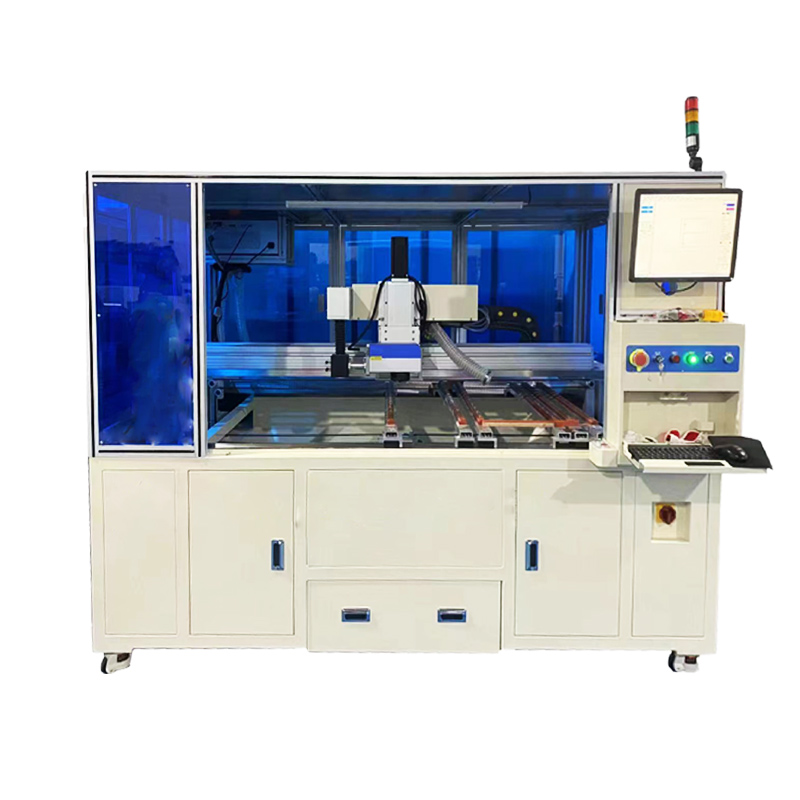

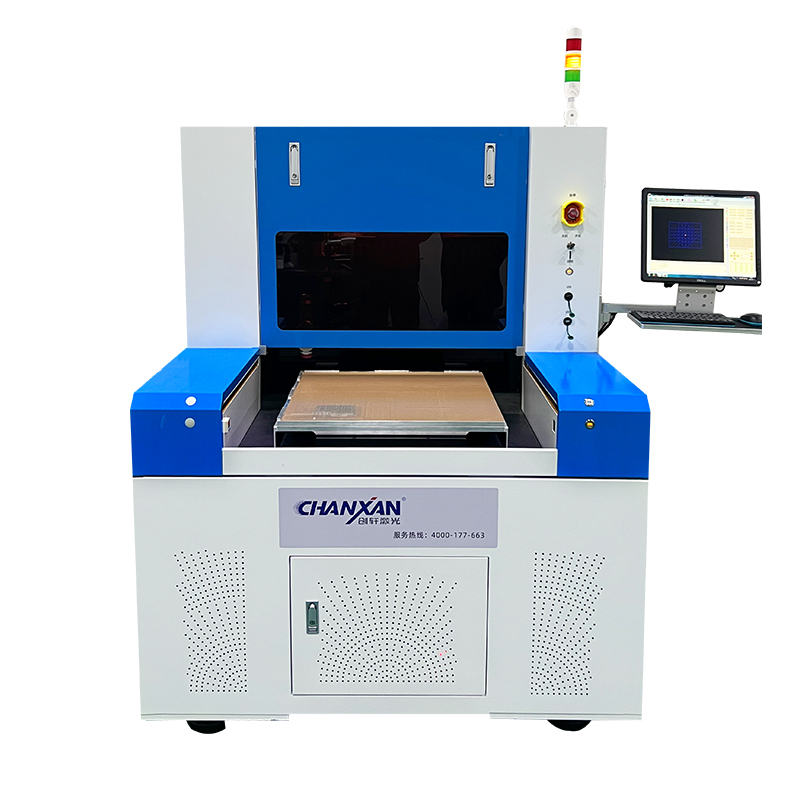

玻璃激光钻孔机优势
采用亚纳秒激光器，加工速度快、精度高、加工方式灵活等特点，稳定性高；具有无水污染、内壁干净、损伤低等优点，且崩边小
| 项目 | 主要参数 |
|
镭
射
系
统
|
激光类型：固体激光器 |
| 型号：CW-D700 | |
|
激光功率：130W
|
|
| 波长：1064nm IR | |
| 光斑模式：M²≤1.3 | |
| 脉冲宽度：2-9ns | |
| 重复频率：10-200KHz | |
| 平均功率稳定性：<1%RMS | |
| 输出偏振：水平偏振 | |
| 偏振率：<100：1 | |
| 远场发散角：<1mrad | |
| 椭圆度：≥85% | |
| 光束指向稳定性：<50urad | |
| 出口光斑尺寸：2mm | |
|
数
字
钻
孔
振
镜
参
数
|
光束指向稳漂移：<20urad/℃ |
| 入射光斑：＜9mm | |
| 扩束光斑：＜11mm | |
| 扫描深度：±10mm @F163 场镜
±25mm@ F250 场镜
±35mm@F290 场镜
|
|
| 最大定位加工范围：D≤100mm | |
| 线性度： ＞99.9% | |
| 扫描角度：±0.35rad | |
| X/Y 轴追踪时间：0.15ms | |
| 标记速度：＜6000mm/s | |
| Z 轴重复定位精度：＜1umX/Y 轴长时间漂移（
30 分种预热后）：＜0.1rad
Z 轴长时间漂移（
30 分种预热后）：＜5um
|
|
| 供电电源：±15V/10A | |
| 镜片反射波长：1064mm | |
|
软
体
系
统
|
控制功能：
1、激光能量、频率、脉宽调节储存
2、储存 100 种加工用参数
|
|
3、电脑： 标准 4U 工业机箱，带 300W ATX 工业电源，i5CPU-3470，
内存 4G DDR3，硬盘 500G 1T 串口硬盘。
|
|
| 机架
结 构 |
材料：方通钣金架构
|
| 外观尺寸:L1880mm*W1660mm*H1800mm（具体以外实际设计为准） | |
| XY 工作行程：1200mm*700mm | |
| 工作台高度尺寸：750mm | |
| Z 轴行程：80mm | |
| XYZ 轴移动速度：高速≥10mm/s 低速：2mm/s | |
| 手动微调：0.25mm/260 度 | |
| 加工速度：ø=20mm，ð=3mm/10S | |
| 加工深度：H≤50mm | |
| XYZ 轴移动精度：±0.2mm | |
| XYZ 轴重复精度：±0.2mm | |
| 激光钻孔精度：±0.1mm | |
| 激光切割角度：R≥2mm | |
| 平台表面：高洁度铝板真空吸切割专用 | |
| 运动控制卡品牌及型号：固高 | |
| 导轨丝杆品牌型号：台湾上银 V15 型 P 级 WIWIN 双导轨滚珠丝杆 | |
| 电
气 部 分 |
操作键盘功能：
1、启动电源开关
2、启动按钮
3、急停开关
4、抽风：自带吸尘风机，但要客户配合将抽风管排出室外。
|
| 安
装 环 境 |
输入电源：单相交流 220V 50-60Hz 10A
|
| 温湿度：25℃±1℃，60% | |
| 整机耗电功率：10KW | |
| 整机重量：400KG | |
| 承重单位面积：0.1 吨/m² | |
| 钻孔
效 果 |
1、钻孔速度：以厚度：1mm，40mm/s（白玻璃）。
2、钻孔效果：崩边量：＜600um。
3、最大定位加工范围：110mm
|
| 其
他 配 件 |
1、 激光器水冷机一台
2、 烟尘处理器一套
|
玻璃激光打孔机可应用于在茶具玻璃、医疗仪器玻璃、汽车玻璃、面板显示玻璃、仪器仪表玻璃、智能镜玻璃、卫浴玻璃、厨具玻璃、手机玻璃、光学玻璃、等各行业玻璃打孔打微孔
手机玻璃打孔
医疗仪器玻璃打孔
卫浴玻璃打孔
玻璃激光打孔机主要应用于各种玻璃制品加工圆孔、腰形孔、方孔、异形孔及微孔精细化加工
玻璃激光打孔
开关面板切割打孔
激光打异型孔
摄像头玻璃镜片打孔

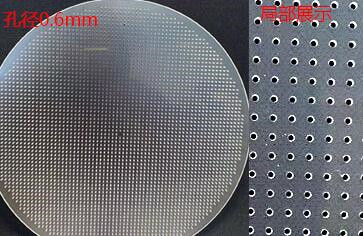

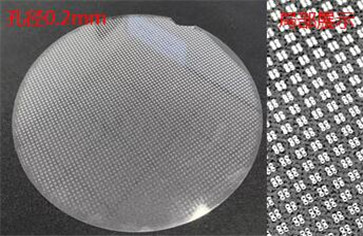

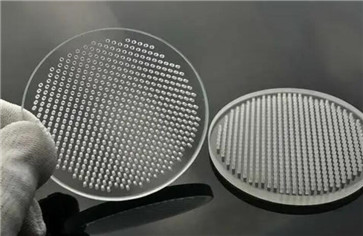

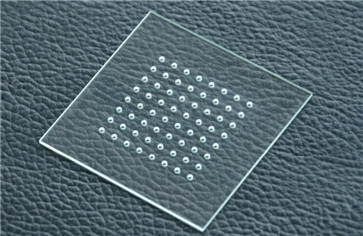

激光打微孔
装饰玻璃打孔
面板激光打孔
玻璃异型孔径切割
